Hotel Dolmen

Baia di San Paolo (Malta)

Copertura della Dolmen Room ed Entrance Canopy

Lunghezza: 15 m

Peso complessivo: 42.000 Kg

Periodo di realizzazione: 2017

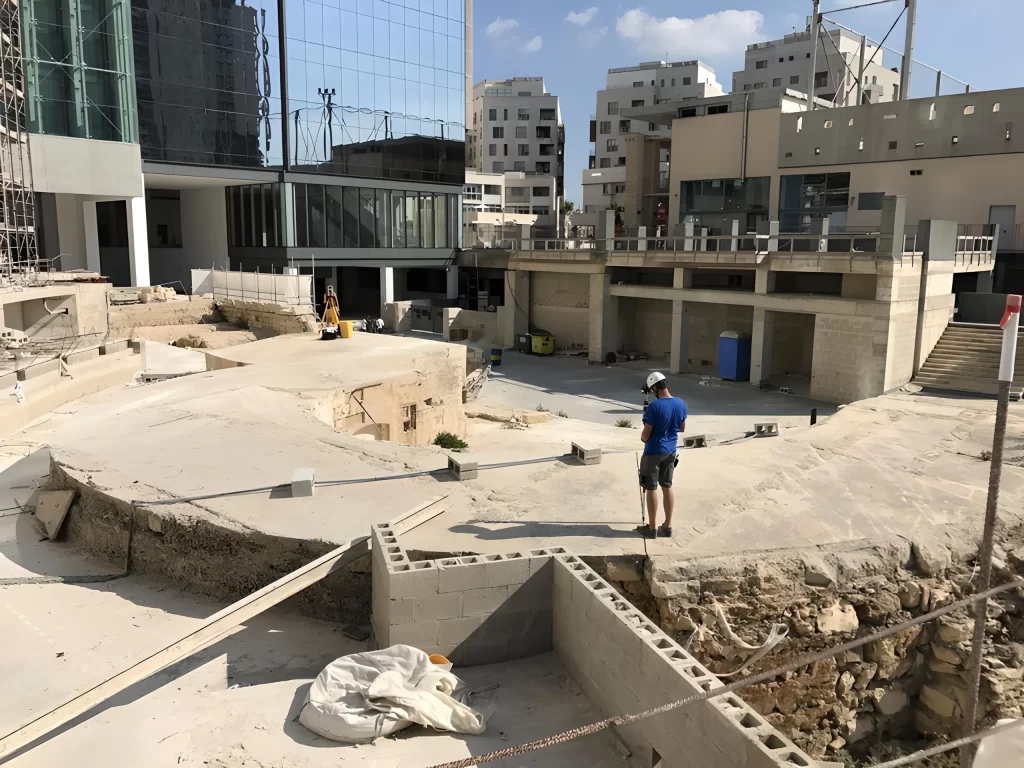

La struttura principale di copertura della Dolmen Room - con dimensioni in pianta di 20x20 metri - è composta da una serie di travi reticolari disposte su due livelli e realizzate con tubi correnti 300x200x16 mm e diagonali 200x150x12,5 mm per un peso complessivo di 42 tonnellate. I quattro elementi inferiori sono stati fissati alle colonne in calcestruzzo mediante tasselli chimici. I quattro superiori sono invece bullonati mediante flange e angolari con un interessante gioco ad incastro. Completano la struttura 4 capriate in IPE 600 sulle quali è fissato un manto in lamiera grecata da 8/10 mm. Lunghezza travi: 11 metri.

Il buon rapporto instaurato con la proprietà nella costruzione della Dolmen Room, ha portato nel breve periodo alla realizzazione della pensilina d'ingresso dell'Hotel. Si tratta di una struttura composta da 6 colonne inclinate e relative travi in tubo 450x250x12,5 mm le quali formano portali che si aprono a ventaglio sulla hall circolare dell'albergo. I portali sono connessi fra di loro con tubi di dimensioni inferiori. Questi sono bullonati lateralmente con sistema di fissaggio a scomparsa e supportano tutta la copertura realizzata con pannelli in vetro temperato da 16 mm di spessore sovrapposti fra loro mediante utilizzo di distanziali in AISI 316 e spessori in teflon. Le acque piovane sono convogliate su linee di gronda che scorrono all'interno dei profili principali. Strisce a led sapientemente nascoste garantiscono un'illuminazione diffusa sulla parte inferiore dei vetri.
